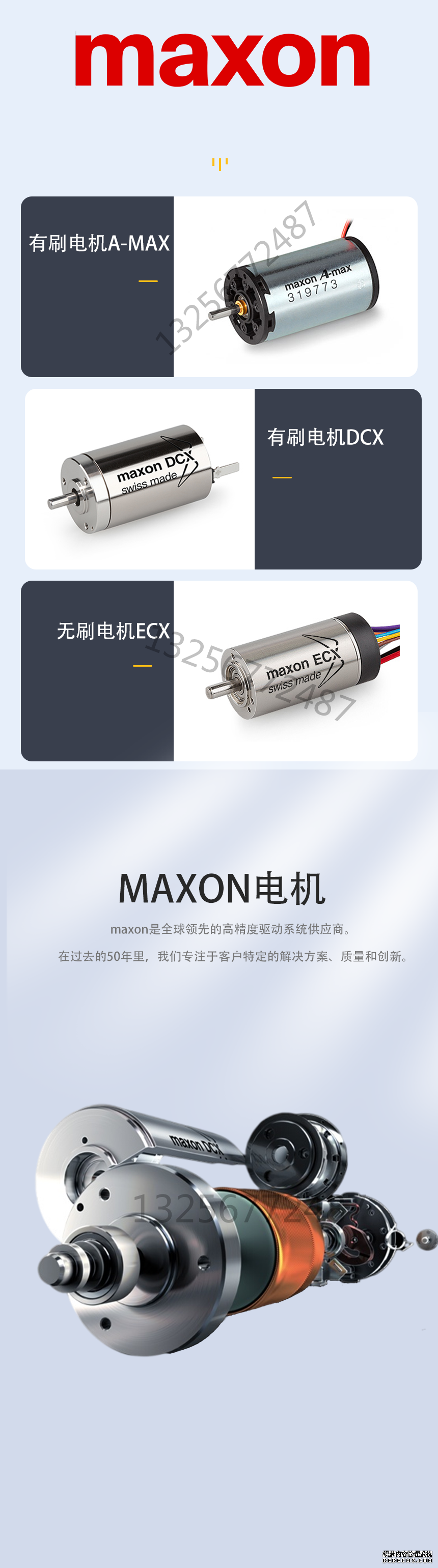

MAXON电机 EC13 EC32 EC22 MAXON 马达

为您介绍轴承选型必须要考虑的因素来源0709:0允许空间机械设计时，一般先确定轴的尺寸，然后根据轴的尺寸选择轴承。通常，小轴选用球轴承；大轴选用圆柱滚子轴承、调心滚子轴承、圆锥滚子轴承(有时也可选用球轴承)。若轴承安装部位的径向空间受到限制，应采用径向截面高度较小的轴承。如滚针轴承、某些系列的深沟球轴承、角接触球轴承、圆柱滚子或调心滚子轴承以及薄壁轴承。若轴承安装部位的轴向空间受到限制，可采用宽度尺寸较小的轴承。轴承载荷载荷大小载荷大小通常是选择轴承尺寸的决定因素。滚子轴承比具有相同外形尺寸的球轴承承载能力大。通常球轴承适用于轻或中载荷、滚子轴承适用于承受重载荷。载荷方式纯径向载荷可选用深沟球轴承、圆柱滚子轴承。纯轴向载荷可选用推力球轴承、推力圆柱滚子轴承。有径向载荷又有轴向载荷(联合载荷)时，一般选用角接触球轴承或圆锥滚子轴承。若径向载荷较大而轴向载荷较小时，轴承人微信专业！可选用深沟球轴承和内、外圈都有挡边的圆柱滚子轴承。如同时还存在轴或壳体变形大以及安装对中性差的情况，可选用调心球轴承、调心滚子轴承。若轴向载荷较大而径向载荷较小时可选用推力角接触球轴承，四点接触球轴承如还要求调心性能，可选用推力调心滚子轴承。转速滚动轴承的工作转速主要取决于其允许运转温度。摩擦阻力低，内部发热较少的轴承适用于高速运转的场合。仅承受径向载荷时，选用深沟球轴承和圆柱滚子轴承可以达到较高的转速，若承受联合载荷时，宜选用角接触球轴承。采用特殊设计的高精度角接触球轴承，可以达到极高的转速。各种推力轴承的转速均低于径向轴承。旋转精度对于大多数机械，选用0级公差的轴承足以满足主机要求，但对轴的旋转精度有严格要求时，如机床主轴，精密机械和仪表等，则应选用较高公差等级的深沟球轴承、角接触球轴承、圆锥滚子轴承、圆柱滚子轴承和推力角接触球轴承。刚性滚动轴承的刚性由其承受载荷时发生的弹性变形量来决定，一般情况下，这种变形量很小，可以忽略不计，但在某些机械中，如机床主轴系统，轴承的静态刚度和动态刚度对系统的特性影响很大。轴承人微信专业！一般来说，滚子轴承比球轴承具有较高的刚度。各类轴承通过适当地“预紧”也可以不同程度地提高刚性。噪声与振动轴承本身的噪声与振动一般都很低。但对于中小电机、办公机械、家用电器和仪表等对噪声与运转平稳性有特殊要求的机械，通常选用低噪声轴承。轴向移动轴承最普遍的配置方式是在轴的一端安装一套轴向定位的“同定轴承”，而在另一端安装一套轴向可移动的“游动轴承”，以防止由于轴热胀冷缩而产生卡死现象。经常用的“游动轴承”是内圈或外圈无挡边的圆柱滚子轴承，此时内圈与轴的配合或外圈与外壳孔的配合可采用过盈配合。有时也可选用不可分离型深沟球轴承或调心滚子轴承作游动轴承，但在安装时内圈与轴或外圈与外壳孔配合应选择间隙配合，以确保内圈或外圈有足够的轴向移动的自由。摩擦力矩球轴承的摩擦阻力较滚子轴承小，纯径向载荷作用时，径向接触轴承的摩擦阻力小；纯轴向载荷作用时，轴向接触轴承的摩擦阻力小；联合载荷作用时，轴承接触角与载荷角相近的角接触轴承摩擦阻力最小。在需要低摩擦力矩的仪器和机械中，选用球轴承或圆柱滚子轴承较适宜。轴承人微信专业！此外，低摩擦力矩轴承应避免采用接触式密封，同时，建议采用滴油润滑，油气润滑或其它有利于减磨的润滑方式。安装与拆卸具有圆柱形内孔的轴承用于安装拆卸较频繁的机械中，应优先选用分离型角接触球轴承、圆锥滚子轴承、可分离的圆柱滚子轴承、滚针轴承和推力轴承等。具有圆锥形内孔的轴承可安装在轴颈上，或借助紧定套或退卸套装在圆柱形轴颈上，安装拆卸很方便。

MAXON电机 EC13 EC32 EC22 MAXON 马达

为您介绍电机振动原因和检修方法来源0624:0 电动机振动的危害电动机产生振动，会使绕组绝缘和轴承寿命缩短，影响滑动轴承的正常润滑，振动力促使绝缘缝隙扩大，使外界粉尘和水分入侵其中，造成绝缘电阻降低和泄露电流增大，甚至形成绝缘击穿等事故。另外，电动机产生振动，又容易使冷却器水管振裂，焊接点振开，同时会造成负载机械的损伤，降低工件精度，会造成所有遭到振动的机械部分的疲劳，会使地脚螺丝松动或断掉。电动机振动又会造成碳刷和滑环的异常磨损，甚至会出现严重刷火而烧毁集电环绝缘，电动机将产生很大噪音，这种情况一般在直流电机中也时有发生。振动原因主要有三种情况电磁方面原因；机械方面原因；机电混合方面原因。一、电磁方面的原因1、电源方面三相电压不平衡，三相电动机缺相运行。2、定子方面定子铁心变椭圆、偏心、松动；定子绕组发生断线、接地击穿、匝间短路、接线错误，定子三相电流不平衡。典型案例锅炉房密封风机电机检修前发现定子铁心有红色粉末，怀疑定子铁心有松动现象，但不属于标准大修范围内的项目，所以未处理，大修后试转时电机发生刺耳的尖叫声，更换一台定子后故障排除。3、转子故障转子铁心变椭圆、偏心、松动。转子笼条与端环开焊，转子笼条断裂，绕线错误，电刷接触不良等。典型案例轨枕工段无齿锯电机运行中发现电机定子电流来回摆动，电机振动逐渐增大，根据现象判断电机转子笼条有开焊和断裂的可能，电机解体后发现，转子笼条有7处断裂，严重的2根两侧与端环已全部断裂，如发现不及时就有可能造成定子烧损的恶劣事故发生。二、机械原因1、电机本身方面转子不平衡，转轴弯曲，滑环变形，定、转子气隙不均，定、转子磁力中心不一致，轴承故障，基础安装不良，机械机构强度不够、共振，地脚螺丝松动，电机风扇损坏。典型案例厂凝结水泵电机更换完上轴承后，电机晃动增大，并且转、定子有轻微扫膛迹象，仔细检查后发现，电机转子提起高度不对，转、定子磁力中心未对上，重新调整推力头螺丝备帽后，电机振动故障消除。跨线吊圈扬电机检修后振动一直偏大，并且有逐步增大的迹象，在电机落勾的时候发现电机振动仍然很大，并且轴向有很大的串动，解体发现，转子铁心松动，转子平衡也有问题，更换备用转子后故障消除，原有转子返厂修理。2、与电机配合方面电机损坏，电机连接不良，电机找中心不准，负载机械不平衡，系统共振等。联动部分轴系不对中，中心线不重合，定心不正确。这种故障产生的原因主要是安装过程中，对中不良、安装不当造成的。还有一种情况，就是有的联动部分中心线在冷态时是重合一致的，但运行一段时间后由于转子支点，基础等变形，中心线又被破坏，因而产生振动。典型案例a、循环水泵电机，运行中振动一直偏大，电机检查无任何问题，空载也一切正常，水泵班认为电机运转正常，很终检查出电机找正中心差太多，水泵班从新进行找正后，电机振动消除。b、锅炉房引风机在更换皮带轮后，电机试运行时产生振动同时电机三相电流增大，检查所有电路和电器元件没有问题后面发现皮带轮不合格，更换后电机振动消除，同时电机的三相电流也恢复正常。三、电机混合原因1、电机振动往往是气隙不匀，引起单边电磁拉力，而单边电磁拉力又使气隙进一步增大，这种机电混合作用表现为电机振动。2、电机轴向串动，由于转子本身重力或安装水平以及磁力中心不对，引起的电磁拉力，造成电机轴向串动，引起电机振动加大，严重情况下发生轴磨瓦根，使轴瓦温度迅速升高。与电机相联的齿轮、电机有毛病。这种故障主要表现为齿轮咬合不良，轮齿磨损严重，对轮润滑不良，电机歪斜、错位，齿式电机齿形、齿距不对、间隙过大或磨损严重，都会造成一定的振动。电机本身结构的缺陷和安装的问题。这种故障主要表现为轴颈椭圆，转轴弯曲，轴与轴瓦间间隙过大或过小，轴承座、基础板、地基的某部分乃至整个电机安装基础的刚度不够，电机与基础板之间固定不牢，底脚螺栓松动，轴承座与基础板之间松动等。而轴与轴瓦间间隙过大或过小不仅可以造成振动还可使轴瓦的润滑和温度产生异常。3、电机拖动的负载传导振动典型案例汽轮发电机的汽轮机振动，电机拖动的风机、水泵振动，引起电机振动。如何查找振动原因1、电动机未停机之前，用测振表检查各部振动情况，对于振动较大的部位按垂直水平轴向三个方向详细测试振动数值，如果是地脚螺丝松动或轴承端盖螺丝松动，则可直接紧固，紧固后再测其振动大小，观察是否有消除或减轻；其要检查电源三相电压是否平衡，三相熔丝是否有烧断现象，电动机的单相运行不仅可以引起振动，还会使电机的温度迅速上升，观察电流表指针是否来回摆动，转子断条时就出现电流摆动现象；后面检查电机三相电流是否平衡，发现问题及时与运行人员联系停止电机运行，以免将电机烧损。2、如果对表面现象处理后，电机振动未解决，则继续断开电源，解开电机，使电机与之相连的负载机械分离，单转电机。如果电机本身不振动，则说明振源是电机没找正或负载机械引起的，如果电机振动，则说明电机本身有问题；另外还可以采取断电法来区分是电气原因，还是机械原因，当停电瞬间，电动机马上不振动或振动减轻，则说明是电气原因，否则是机械故障。针对故障原因进行检修图片1、电气原因的检修首先是测定定子三相直流电阻是否平衡，如不平衡，则说明定子连线焊接部位有开焊现象，断开绕组分相进行查找，另外绕组是否存在匝间短路现象，如故障明显可以从绝缘表面看到烧焦痕迹，或用仪器测量定子绕组，确认匝间短路后，将电机绕组重新下线。典型案例水泵电机，运行中电机不仅振动大轴承温度也偏高小修试验发现电机直流电阻不合格，电机定子绕组有开焊现象，用排除法将故障找到消除后，电机运行一切正常。2、机械原因的检修检查气隙是否均匀，如果测量值超标，重新调整气隙。检查轴承，测量轴承间隙，如不合格更换新轴承，检查铁心变形和松动情况，松动的铁心可用环氧树脂胶粘接灌实，检查转轴，对弯曲的转轴进行补焊重新加工或直接直轴，然后对转子做平衡试验3、负载机械部分的检修如果电机本身也没有问题，那么引起故障的原因是连接部分造成的，这时要检查电机的基础水平面，倾斜度、强度，中心找正是否正确，电机是否损坏，电机轴伸绕度是否符合要求等。处理电机振动的步骤1、把电机和负载脱开，空试电机，检测振动值。2、检查电机底脚振动值，依据国标GB100682006，底脚板处的振动值不得大于轴承相应位置的25%，如超过此数值说明电机基础不是刚性基础。3、如四个底脚只有一个或对角两个振动超标，松开地脚螺栓，振动就会合格，说明该底脚下垫得不实,地脚螺栓紧固后引起机座变形产生振动,把底脚垫实，重新找正对中，拧紧地脚螺栓。4、把基础上四个地脚螺栓全紧固，电机的振动值仍然超标，这时检查轴伸上装的电机是否和轴肩靠平了，如不平，轴伸上多余的键产生的激振力会引起电机水平振动超标。这种情况振动值超得不会太多，往往和主机对接后振动值能下降，应说服用户使用，二极电机在出厂试验时根据GB100682006在轴伸键槽内装在半键。多余的键就不会额外增加激振力。如需处理，只需把多余的键截去多出长度的一般即可。5、如电机空试振动不超标，带上负载振动超标，有两种原因一种是找正偏差较大；另一种是主机的旋转部件（转子）的残余不平衡量和电机转子的残余不平衡量所处相位重叠，对接后整个轴系在同一位置的残余不平衡量大，所产生的激振动力大引起振动。这时，可以把电机脱开，把两个电机中的任一个旋转180℃，再对接试机，振动会下降。6、振动振速（烈度）不超标，振动加速度超标，只能更换轴承。7、二极大功率电机的转子由于刚性差，长时间不用转子会变形，再转时可能会振动，这是电机保管不善的原因，正常情况下，二极电机储存期间。每隔15天要对电机盘车，每盘车至少转动8圈以上。8、滑动轴承的电机振动和轴瓦的装配质量有关，应检查轴瓦是否有高点，轴瓦的进油是否够、轴瓦紧力、轴瓦间隙、磁力中心线是否合适。9、一般情况下，电机振动的原因，可以从三个方向的振动值大小做简单的判断，水平振动大，转子不平衡；垂直振动大，安装基础不平不好；轴向振动大，轴承装配质量差。这只是简单判断，要根据现场情况，结合以上所述的因素综合考虑，查找振动的真实原因。10、Y系列箱式电机的振动应特别注意轴向振动，如轴向振动大于径向振动，对电机轴承的危害极大，会引起抱轴事故。要注意观察轴承温度，如定位轴承比非定位轴承升温速度快，应立即停机。这是因为机座的轴向刚度不够引起的轴向振动，应加固机座。11、转子经动平衡后，转子的残余不平衡量已经固化在转子上，不会改变，电机本身的振动也不会随着地点、工况的变化而变化，在用户现场是能处理好振动问题的。一般情况下，检修电机不需要对电机再做动平衡校验，除了极特别的情况，如柔性基础、转子变形等，须做现场动平衡或返厂处理。 做为一家专业的高级仪器仪表供应商，自身在瑞士汉诺威设有采购中心，针对进口备品特别是欧美产品有着独到的理解和优势，经过几年的技术及人员累积，目前可以针对产品提供完善的备件，针对产品系列问题可以提供一条龙服务，大缩短了客户维修等待的时间，欢迎广大用户前来咨询交流

为您介绍风扇电机原理及几个重要公式来源0726:0汽车、高铁、飞机、风机、机器人、自动门、水泵、硬盘甚至我们最普遍拥有的手机，都安装了电机。很多初接触电机的或者刚学习电机拖动知识的，可能会觉得电机知识不好理解，甚至看到相关的课程就头大，有着“学分杀手”的称呼。下面通过零散式分享，可以让新手快速了解交流异步电机原理。★电机的原理电机的原理很简单，简单的说就是利用电能在线圈上产生旋转磁场，并推动转子转动的装置。学过电磁感应定律的都知道，通电的线圈在磁场中会受力转动，电机的基本原理就是如此，这是初中物理的知识。★电机结构拆开过电机的人都知道，电机主要是两部分组成，固定不动的定子部分以及转动的转子部分，具体如下1、定子(静止部分)定子铁心电机磁路重要部分，并在其上放置定子绕组；定子绕组就是线圈，电动机的电路部分，接电源，用于产生旋转磁场；机座固定定子铁心及电机端盖，并起防护、散热等作用；2、转子(旋转部分)转子铁心电机磁路的重要部分，在铁心槽内放置转子绕组；转子绕组切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩从而使电动机旋转；★电机的几个计算公式1、电磁相关的1）电动机的感应电动势公式E=4.44*f*N*Φ，E为线圈电动势、 f为频率 、 S为环绕出的导体（比如铁芯）横截面积、 N为匝数、Φ是磁通。公式是怎么推导来的，这些事情我们就不去钻研了，我们主要是看看怎么利用它。感应电动势是电磁感应的本质，有感应电动势的导体闭合后，就会产生感应电流。感应电流在磁场中就会受到安培力，产生磁矩，从而推动线圈转动。从上面公式知道，电动势大小与电源频率、线圈匝数及磁通量成正比。磁通量计算公式Φ=B*S*COSθ，当面积为S的平面与磁场方向垂直的时候，角θ为0，COSθ就等于1，公式就变成Φ=B*S。将上面两个公式结合一下，就可以得到电机磁通强度计算公式为B=E/（4.44*f*N*S）。2）另外一个是安培力公式，我们要知道线圈受到的力是多少，就需要这个公式F=I*L*B*sinα，其中I为电流强度，L为导体长度，B为磁场强度，α是电流方向与磁场方向间的夹角。当导线垂直于磁场时候，公式就变成F=I*L*B了（如果是N匝线圈的话，磁通B就是N匝线圈的总磁通，而不需要再乘N了）。知道了受力，就知道转矩，转矩等于扭力乘以作用半径，T=r*F=r*I*B*L（向量乘积）。通过功率=力*速度（P=F*V）以及线速度V=2πR*每秒转速(n秒)两个公式 ，可以与功率建立上关系，得到下面序号3的公式。不过要注意，这时候使用实际输出扭矩，所以计算出的功率是输出功率。2、交流异步电机的转速计算公式n=60f/P，这个很简单，转速与电源频率成正比，与电机极对子（记住是一对）数成反比，直接套用公式就好。不过这个公式实际计算出是同步转速（旋转磁场速度），异步电机实际转速会略低于同步转速，所以我们往往会看到4极电机一般是1400多转，达不到1500转。3、电机转矩、功率计转速的关系T=9550P/n（P是电机功率、n是电机转速），可以从上面序号1内容中推导出来，不过我们没必要学会推导，记住这个计算公式就可以。不过再提醒，公式中功率P不是输入功率，而是输出功率，由于电机有损耗，输入功率不等于输出功率。但是书本上往往理想化，将输入功率等于输出功率了。4、电机功率（输入功率）1）单相电机功率计算公式P=U*I*cosφ，如果功率因数为0.8，电压为220V，电流为2A，那么功率P=0.22×2×0.8=0.352KW。2）三相电机功率计算公式P=1.732*U*I*cosφ（cosφ为功率因素、U为负载线电压、I为负载线电流）。不过这类的U和I与电机的接法有关，星形接法的时候，由于三个相隔120°电压的线圈公共端连接一起，形成一个0点，所以加载在负载线圈的电压实际是相电压；而三角形接法时，每个线圈两端各连一根电源线，所以加载负载线圈上的电压就是线电压。如果使用的是我们常用的3相380V电压，星形接法时候线圈是220V，而三角形则是380V，P=U*I=U^2/R，所以三角形接法时功率是星形接法的3倍，这也就是为什么大功率电机采用星三角降压启动的原因。掌握了上面的公式，理解透彻，电机的原理就不会在困惑了，也不会在怕学习电机拖动这种高挂科的课程。★电机的其他部件1）风扇一般安装在电机尾部，用于给电机散热；2）接线盒用于接入电源，如交流三相异步电机，还可以根据需要接星形或者三角形；3）轴承连接电机旋转和不动部分；4、端盖电机外面的前后盖子，起支撑作用。 做为一家专业的高端仪器仪表供应商，自身在瑞士汉诺威设有采购中心，针对进口备品特别是欧美产品有着独到的理解和优势，经过几年的技术及人员累积，目前可以针对产品提供完善的备件，针对产品系列问题可以提供一条龙服务，大大缩短了客户维修等待的时间，欢迎广大用户前来咨询交流

原标题：MAXON电机 EC13 EC32 EC22 MAXON 马达

您如果需要MAXON电机 EC13 EC32 EC22 MAXON 马达的产品，请点击右侧的联系方式联系我们，期待您的来电
