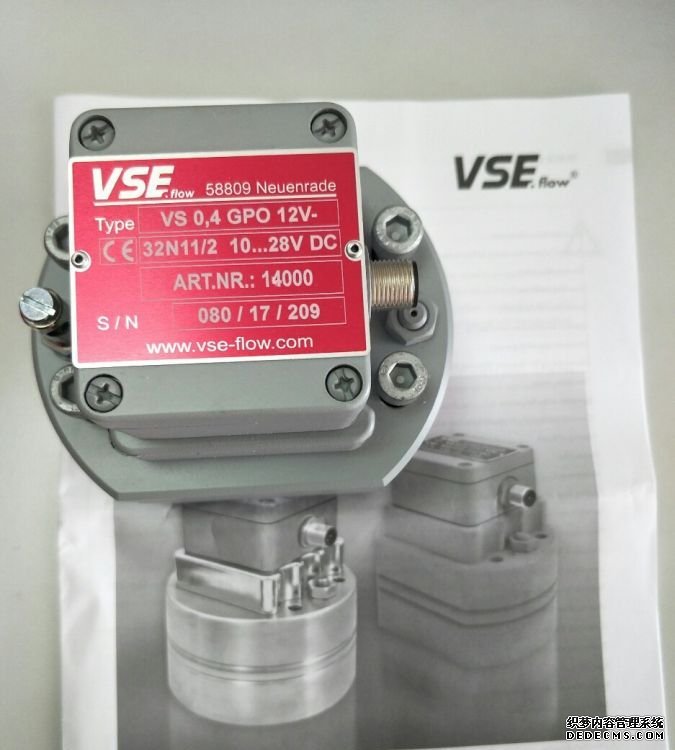

德国VSEARG800-GV110N/X流量计定做同时我们还经营：容积式流量计主要用来测量不含固体杂质的高粘度液体，例如油类、冷凝液、树脂和液态食品等粘稠流体的流璧，而且测量准确，精度可达士0.2%，而其他流量计很难测量高粘度介质的流量。椭圆齿轮流量计是最常用的一种容积式流量计.如图3-13所示。1.工作原理　　椭圆齿轮流量计的测量部分是由两个互相啮合的椭圆形齿轮A和B以及轴、壳体等组成。椭圆齿轮与壳体之间形成测量室。如图3-14所示。　　当被测流体流经椭圆齿轮流量计时，由于要克服仪表阻力必然引起压力损失，从而在其人口和出口之间产生压力差 . 在此压力差的作用下，产生作用力矩使椭圆齿轮连续转动 .　　由于 P1>P2，P1、P2共同作用产生的合力矩使A轮顺时针转动. 而B轮上的合力矩为零，此时A轮带动 B 轮顺时针转动.A为主动轮.B为从动轮. 在图3-14(b) 所示中间位置时，A轮和B轮都为主动轮.在图3-14(c)所示位置时，A轮上的合力矩为零，而B轮上的合力矩最大.B 轮逆时针转动，此时B为主动轮 .A 为从动轮。如此循环往复，将被测介质以椭圆齿轮与壳体之间的月牙形容积为单位，依次由进口排至出口。椭圆齿轮流量计旋转一周排出的被测介质体积量是月牙形容积的 4 倍。椭圆齿轮流量计的体积流量Q为:Q=4nv2(3-7)式中:n为椭圆齿轮的旋转速度;V2为椭圆齿轮与壳体间形成的月牙形测量室的容积。2.使用特点　　椭圆齿轮流量计适用于洁净的高粘液体的流量测量，其测量精度高，压力损失小，安装使用方便，可以不需要直管段。但被测介质中不能含有固体颗粒，更不能夹杂机械物，否则会引起齿轮磨损甚至损坏。所以为了保护流量计，必须加装过滤器。　　椭圆齿轮流盘计在启用或停运时，应缓慢开、关阀门，否则易损坏齿轮，另外，流量计的温度变化不能太剧烈，否则会使齿轮卡死。用于动流测量的电磁流量计,通常在下列三个方面须作特殊设计,并在投运时作适当的调试.1.激励频率可调,以便得到与动频率相适应的激励频率.太和太低都是不利的.2.电磁流量计的模拟信号处理部分应防止动峰值到来时进入饱和状态.动流的动峰值有时得出奇,如果峰值出现时,电磁流量计的流量信号输入通道进入饱和状态,就如同峰值被消除,必将导致仪表示值偏低.3.为了读出平均值,应对显示部分作平滑处理.由于电磁流量计的测量部分能快速响应动流流量的变化,忠实地反映实际流量,但是显示部分如果也如实地显示实际流量值,势必导致显示值上下大幅度跳动,难以读数,所以,显示应取段时间的平均值.其实现方法通常是串入惯性环节,选定合适的时间常数后，仪表就能稳定显示。但若时间常数选得太大,则在平均流量变化时,显示部分响应迟钝，为观察带来错觉.动流流量测量方法有三种：a.用响应快的电磁流量计；b.用适当的方法将动衰减到足够小的幅值,然后用普通流量计进行测量；c.对在动流状态下测得的流量值进行误差校正.  有的系统中,b c两种方法需结合起来才能实现测量,这是因为动幅值大,出估算公式的适用范围,若仅用阻尼方法,衰减后的动幅值又未能进入稳定流范围。1.为了保证电磁流量计测量管内充满被测介质,变送器最好垂直安装,流向自下而上.尤其是对于液固两相流,必须垂直安装。若现场只允许水平安装,则必须保证两电极在同一水平面。变送器两端应装阀门和旁路。2.电磁流量计信号比较弱,满量程时只有2.5～8mV,且流量很小时,只有几微伏,外界稍有干扰就会影响到测量精度。因此,流量计的外壳、屏蔽线、测量导管都要接地。并要单独设置接地点,决不能连接在电机、电器等公用地线或上、下管道上。3.为了避免干扰信号,安装地点要远离一切磁源(如电机、变压器等),不能有震动。变送器和转换器之间的信号必须用屏蔽导线传输。不允许把信号电缆和电源线平行放在同一电缆钢管内。信号线越短越好,长度一般不得超过30m。转换器应尽量接近变送器c4.为了避免流速分布对流速的影响,产生测量误差。流量调节阀应设置在变送器下游. 因此,在电磁流量计前必须有5～10D左右的直管段,以消除各种局部阻力对流线分布对称性的影响。德国VSEARG800-GV110N/X流量计定做电磁流量计的特点  电磁流量计的原理决定了其具备如下特点:1.传感器内既没有叶轮，也没有旋涡发生体和探头，因而也就从根本.上避免了回收水中的杂物、泥沙等对叶轮的缠、卡及对旋涡发生体和探头的包围等因素造成的计量不准或计量停止的现象。2.测量不受被测液体的密度、粘度、温度、压力和导电率变化的影响,.所以特别适用于尾矿回收水这种泥沙浓度随回收水t多少而变化的液体的测量。3.传感器电极结构多样化，可根据不同的应用条件选择叮拆卸式、固定式和刮刀式电极，特别是刮刀式电极，可在不停被测介质的情况下对电极进行清理，应用起来非常方便.4.安装方便，可水平、垂直或倾斜任意角度安装，对下游直管段要求较低，且衬里和电极有多种材料可供选择，所以有耐腐蚀和耐磨等特点。5.仪表采用了:态方波励磁技术，先进的小信号处理技术和软件技术，抗干扰性能强，精度稳定可靠。6.仪表不能测址气体、油品、有机溶剂等不导电介质。电磁流量计应用与效果我们在安装使用过程中,除了满足常规的要求外,着重强调了如下几点:1.选择的安装地点保证了电磁流量计在计量时传感器内时刻注满介质，且上游有5D,下游有2D以上的直管段,有足够的安装检修空间;2.安装流量计时做了面积约2m²的接地网,.接地网离地面要有足够的深度，并在掩埋接地网时撒了部分工业用NaCI以确保传感器接地电阻小于102;3.由于安装地点离电机和配电盘较近,为防止电磁干扰,我们把整个一体式流量计用铁箱全部罩住进行了屏蔽，并将屏蔽铁箱单独可靠接地(抄读数字时打开铁箱读数);4.在使用过程中,每半年清理一次传感器电极,以防止上面的污垢影响信号的输出。热式气体质量流量计是流量计发展历史的一次重大变革,使流量测量直接转变为质量流量的测量.根据测量时热式质量流量计所使用的流量测量元件的加工工艺的不同,常用的传感器探头可以分为：热线热式流量传感器、热敏电阻式传感器、半导体集成电路式传感器等.　　热式流量传感器探头对流体运动形态的影响较小,测量范围大,响应性能也很好,但是,这种类型的传感器探头对机械强度要求较高、在传感器材料选择上受到较大的限制；同时,加热温度仅能达到400~500℃.此外,由于流体中的微小颗粒容易粘附到热线上,抗污染腐蚀能力较差,易损坏使热线的特性发生不稳定性变化,热线一致性差,难以进行批量生产.　　半导体式传感器探头是以单晶硅为基体,使用硅微机械加工而成的微桥结构.半导体式传感器探头多用于0～25mL/min 的小流量气体的测量,在本课题中所需要测量的流量范围较大,不能满足使用要求.图2-2是典型的半导体式传感器探头结构.　　热电阻式传感器主要有两个探头：一个流量探头(Rp),一个温度探头(Rtc).目前,市场上所使用的大部分热式气体质量流量计传感器探头主要是基准铂电阻.工作的时候,两个探头以一定的机械结构固定于管道中,可以通过热源探头上电压信号量或者加热功率的改变来衡量流量的变化.工作中要求两个传感器探头对流量的响应尽可能的快,且要保证散热同步,传感器探头的灵敏度最高,这为传感器探头的设计增添了一定的难度.　　如图2-3铂电阻的典型结构所示,铂电阻在在管道内与流体进行热交换的过程中,铂电阻的表面和内部铂丝之间存在热阻,阻碍热量的交换.因此,必须从铂电阻元件的选择和传感器结构设计两方面进行设计,尽量减小铂电阻内部和表面的热阻.如果热阻较大,热敏电阻表面和内部就会存在很高的温度差高,出现流量探头和温度探头已经达到恒定温差的假象,会严重影响控制电路正常工作,使测量的结果与管道流量的实际状况出现较大偏差,所以减小探头的热阻是设计热电阻式传感器的关键.电磁流量计有着广泛应用，但是电磁流量计在使用过程中有很多因素会影响电磁流量计的测量结果不准确。结合实践经验，本文将导致电磁流量计产生故障的原因概括为：管内液体未充满、液体中含有固相、因材质与被测介质不匹配而引发的故障、因人为因素造成的故障等。1.管内液体未充满　　管内液体未充满是导致电磁流量计产生误差的重要原因。导致管内液体未充满的原因有多种，比较常见的是背压不足或流量传感器安装位置不良，同时，管内液体未充满程度不同，其故障表现也有所不同，具体言之，若只有少量气体在水管管道中呈分层流或波状流，则故障现象表现为误差增加，即流量测量值与实际值不符；若流动状态呈现为气泡流或塞状流，除测量值与实际值不符外，还会因气相瞬间遮盖电表面而出现输出晃动等。因此，多种误差表现均指向管内液体未充满，在实践过程中，要正确辨别不同现象，理清其产生的实质原因。2.液体中含有固相　　液体中含有固相，即：液体中含有粉状、颗粒或纤维等固体，液体中一旦含有固相便会导致多种故障产生：浆液噪声；电极表面玷污；导电沉积层或绝缘沉积层覆盖电极或衬里；衬里被磨损或被沉积物覆盖，流通截面积缩小等。3.因材质与被测介质不匹配而引发的故障　　因材质与被测介质不匹配而引发故障的电磁流量计与介质接触的零部件有电与接地环，匹配失当除耐腐蚀问题外，主要是电表面效应。磁翻板液位计常用介质：　　热水，盐水，氯水，液化石油气、液氨、乙烯、乙烷，汽油、柴油，食用油，丁二烯，甲醇、环氧（丙烷），二甲苯、轻油、乙醇（酒精），丙酮、氨水、粗苯、啤酒、重油、牛脂、乙苯，水、醋酸、樟脑油，盐酸、焦油、氯磺酸、硝基苯、FR－22，液碱、麦芽糖、20％稀硫酸、硫酸二甲酯，液氯、稀硫酸、浓硝酸、FR－12、氯仿，8％硫酸、发烟硫酸、高氯酸、溴水磷酸、氟油等等。磁翻板液位计应用行业　　电力行业：高/低加，除氧器，凝汽器，锅炉汽包，热井，输水箱，油箱，热网加热器，化学水处理，脱硫脱销工程等　　化工行业：罐区，化学池等，储罐，贮槽，反应釜　　煤化工：甲醇、二甲醚、合成氨/尿素、煤制烯烃、煤制油等　　冶金行业：冷却水处理　　水处理行业：氧化池，沉淀池，水箱，水池等等　　在工业生产中，液位计是必不可少的一环，具有重要的作用。优点：(1)热式气体质量流量计可被测量的流体管道口径范围广.能够应用在各种口径的管道流量测量,从小、中口径到特大口径管道都可以,口径可达 9000mm.(2)流速测量范围广.可测量 0.02m/s~480m/s 范围内的流体流速.(3)测温范围和耐压范围很宽.待测气体的温度高达 900℃,可用于各种高温过程气体的测量,最高可以在 70MPa 的压力下进行测试.测量过程中不需要温度和压力补偿.所以在较大直径管道、较小流速、微小流量、测量流量浮动范围较大时,具有一定的优势.(4)可保证较高的测量精度.一般的热式气体质量流量计都属中等精度测量范围,其中部分仪表,如插入式、电磁式,可以达到高精度测量.国外进口的高精度仪表满量程误差可以达到±1%.(5)宽量程比.量程比可以达到 1000:1,且能保持精度要求.(6)可测量混合气体.(7)机械设计简单,容易安装和调试,维修简单,防振动.插入式只需要在管道上焊接法兰盘即可,管段式只需要进行管道转接,安装和操作方便.(8)不需要温度和压力补偿.缺点：(1)响应速率慢.由于热式气体质量流量计是依靠传热原理设计,而热量交换过程与加热温度探头和流体的热传导效率密切相关,需要一定的时间来完成换热过程,一般的相应时间为 2~5s；性能优越的流量计响应时间为 0.5s；甚至有些响应时间更慢.(2)精度易受流体组分影响.当被测流体为混合气体时,由于混合气体组分的变化,气体密度,粘度,热导率都会受到直接影响,使测量值发生较大误差而导致最后的流量计算结果产生误差.(3)在小流量测量中,热源探头的温度高于流体温度,导致热源探头向流体传导热量,影响流体和热源探头的温度差,影响测量精度.德国VSEARG800-GV110N/X流量计定做  涡街流量计与流体密度无关,在测流量时,考虑气体或蒸汽温度、压力变化对密度的影响,需不需要进行密度、温度压力补偿,从以下几个方面进行探讨。(1)测量介质为液体,且流量以质量流量表示。由于测液体流量时,流量指示一般为质量或重量流量,漩涡流量计由漩涡频率-流速-体流量X密度=质量流量,当指示值以质量流量表示时,刻度系数中包含密度的因素,所以密度变化对指示值有影响,必须进行密度修正。(2)测量介质为气体,且以标准状态下体积表.示。  气体流量一般习惯均以标准状态下体积表示,刻度为Nm³/h,但工作时由漩涡频率→流速→工作状态体积再折算成标准状态下体积。作为一台漩涡流量计,一旦折算系数确定了,那么流体只有处在一个工作压力、温度下流量指示值才准确,这个温度就是设计温度，这个压力就是设计压力。一旦工作条件偏离了设计值也会带来误差,所以必须考虑温度、压力补偿,但不考虑密度补偿。(3)测量介质为气体,且以质量流量表示。  对漩涡流量计,由漩涡频率→疏速→工作状态体积流量→设计状态体积流量→标准状态体积流量,再乘以标准状态下气体的密度而得到质量流量。  显然,以质量流量表示的漩涡流量计,必须进行气体组成变化带来的密度变化的修正,同时工况变化，又增加一个由工作状态折算到设计状态的折算系数。这个折算系数是动态的,也就是温度、压力补偿问题。经过以上分析得出以下结论:(1)无论测气体或液体，若涡街流量计流量以工作状态体积流量表示时,没有密度及温度、压力补偿问题。(2)无论测气体、蒸汽或液体流量,以质量流量表示时,液体一般温度变化范围大,流体密度变化均需进行密度修正,对气体过热蒸汽还需进行温度、压力补偿。(3)以标准体积流量表示时,流量计必须进行温度、压力补偿,无需进行气体密度补偿。电磁流量计是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。电磁流量计具有精度高、灵敏度高、稳定性好等优点，在供水企业中有着广泛的应用前景，特别是在大口径、安装环境好的工厂、居民区等场所，虽然智能电磁流量计的使用已经非常成熟。但是，仍有一些问题需要注意。一、信号传输问题：　　　　一体式智能电磁流量计在区域管网中运行时，可以为城市供水调度提供一定的决策信息。因此，用户对电磁流量信号的实时性和连续性提出了更高的要求。如果智能电磁流量计能完成仪器本身信号的自动转换和无线传输，减少数据采集的兼容或相互转换等困扰，那将为企业的使用提供便利，也将为仪表的推广应用增加更大的优势。二、电源问题：　　　目前电磁流量计不自带电源，造成了室外安装不方便，一旦断电，将造成用作结算水表的流量计数据缺失，这样对其断电时段缺失水量的计量与推算也就提出了新的问题。若电磁流量计能自带电源，就能从根本上解决这一问题，也将促进其在结算水表中的推广应用。三、防雷问题：　　　一体式智能电磁流量计在雷雨天气覆盖较广的地区防雷是个重要的工作。在严格做好接地、电源保护后，在空旷地区安装的电磁流量计被雷击的概率还是很高。所以简单有效的办法是提高流量计自身的防雷性能，如不能根本性解决，则应对其内部电路进行分离保护，这样即使雷击损坏，也能降低更换成本。  考虑到容积式流量测量装置结构较复杂,安装维护和校准不方便,有必要在满足精度和抗震.性能要求的前提下,采用安装和维护方便的其他形式流量测量仪表。热式气体质量流量计已在气体流量测量领域获得了成功的应用,具有无可动部件、压损小及量程比宽等特点,例如在核电厂的通风系统中,已成功地替代皮托管成为重要的测量方式。但在液位流量测量领域,热式质量流量计的应用仍具有局限性。   由式(2)可知,热丝的热散失率与流体的热导率、比热容、流速和密度有关。相对于通风系统中的空气来说,水是-种具有较大比热容、较大密度和热导率的介质。在相同的流速下,水带走的热量远大于空气,对于以恒定功率加热热端铂电阻的恒功率型热式质量流量计,为了适应水流量的测量,加热电路会采用比较高的加热功率为热端铂电阻进行加热;对于恒温差型的热式质量流量计,为了维持两个铂电阻之间恒定的温差,加热电路同样会处于比较高的加热功率状态下,且加热功率将随水流量的增大而增大。因而,无论是恒功率型还是恒温差型,加热功率的提高会对流量计的安全性和寿命有很大的影响,也使其应用环境造成一定的局限性。而恒比率式流量计由于通过调节施加在热端热电阻上的加热电流,使热端热电阻的阻值与冷端热电阻的阻值成一恒定比率,因而同恒温差式流量计相比,在测量相同流速流体的情况下,恒比率式流量计热端铂电阻的加热电流要小于恒温差式,因而其加热功率不会过高而产生仪表安全性和使用寿命方面的不利影响。对于主泵第三级密封泄漏流这种微小流量的测量,相对于恒功率式和恒温差式,恒比率式热式质量流量计具有更好的应用价值，然而对于较大液体流量的测量则并不适用。恒比率式流量计的热端铂电阻加热电流Ih与介质质量流量m的关系为: 式中Ap-一流体流经管道的截面积; As一传感器参与热交换部分的表面积; C1、C2一通过校准确定的常数; d一热电阻传感器直径; k一流体热导率; Ls一传感器损耗能量的因数; n一校准过程中通过回归确定的指数; Pr一流体的普朗特数; Rc一冷端铂电阻阻值; Rco一冷端铂电阻在0℃时的阻值; RH一热端铂电阻阻值; RH0一热端铂电阻在0C时的阻值;, r一恒比率参数(自加热系数),r= a一铂电阻的参数。 1.基本性能   热式质量流量计作为一种直接测量质量流量的智能型流量仪表,具有结构简单、体积小、数字化程度高及安装方便等优点。热式质量流量计的.测量精度一般约为±1%,重复性为±0.2%;量程比宽可达100:1,最高可达1000:1;在-40~60℃的环境温度下可正常工作;可耐受3MPa或更高的管道压力;允许介质工作温度-70~400℃;允许被测液体的流速为0~4m/s;支持HART协议。另外，具有压损小、直管段要求低和允许动态修正的特点，其响应时间较长,未采用特殊设计时可达几秒。热式质量流量计具有一体式和分体式两种.结构，在累积辐照剂量较大区域，可采用分体式流量计进行测量，信号处理部分布置于累积辐照剂量较小区域。   主泵第三级密封泄漏流正常工况下在5L/h左右,达到50L/h时报警,不用于过程控制。在电厂正常运行工况下，测点所在区域的环境温度约为50℃以下,工作压力小于0.6MPa,工作温度小于100℃，要求测量范围的量程比约为30:1,属于非1E级测点。因此,就测量要求而言，热式质量流量计适用于主泵第三级密封泄漏流量的测量。 2.抗震性能   由于主泵第三级密封泄漏流测点位于安全壳内,周围存在1E级仪表和核级管道,尽管测点本身不需要在设计基准事件工况下执行功能,但不应对其他需要执行功能的设备或仪表造成损害，因而用于该测点的仪表应满足抗震要求，在SSE地震载荷下,满足结构完整性的要求,避免放射性物质经仪表破口向环境释放以及对周围1E级仪表和核级设备产生潜在危害。   热式质量流量计结构简单,除进行抗震试验外,抗震分析亦可用于分析其抗震性能。在抗震分析中,需要重点对薄弱部位进行应力分析,通常包括传感器与管道相交的节点处、螺纹连接处及法兰连接处等位置。   对某一型号热式气体质量流量计进行抗震分析,取三向峰值加速度为6g。通过应力分析表明,流量计的第一-阶自振频率大于33Hz,在地震载荷作用下,薄弱部位的计算应力值均小于规定的应力限值,从而认为其在SSE地震载荷下,结构完整性可以得到保证。 3.耐辐照性能   因主泵第三级密封泄漏流测点位于安全壳内,在电厂正常运行工况下,探头所处的环境具有一定的电离辐射存在。因而,用于该测点的仪表应能经受--定的累积辐照剂量而测量结果仍在要求的测量精度范围内。目前,对于仪表的耐辐照性能，主要采用试验法进行验证。   对某一型号分体式热式质量流量计探头进行耐辐照试验,辐射源采用钴-60,试验时间持续40h以上，累积辐照剂量约2x104Gy,辐照后进行功能试验,流量计的输出维持在测量精度范围内，表明该型流量计可以经受若干年的累积辐照剂量而不损坏。 4.安装   为便于安装和维护，流量计可采用法兰-法兰连接的形式。在一般情况下,为了满足测量精度,热式质量流量计对于前后直管段的要求较高,部分型号的流量计要求的直管段长度可达到前15D、后5D以上。但由于流量计允许动态修正，经过标定和修正后,可降低热式质量流量计的前后直管段要求。对于主泵第三级密封泄漏流的测量，热式质量流量计可满足安装和维护要求。
