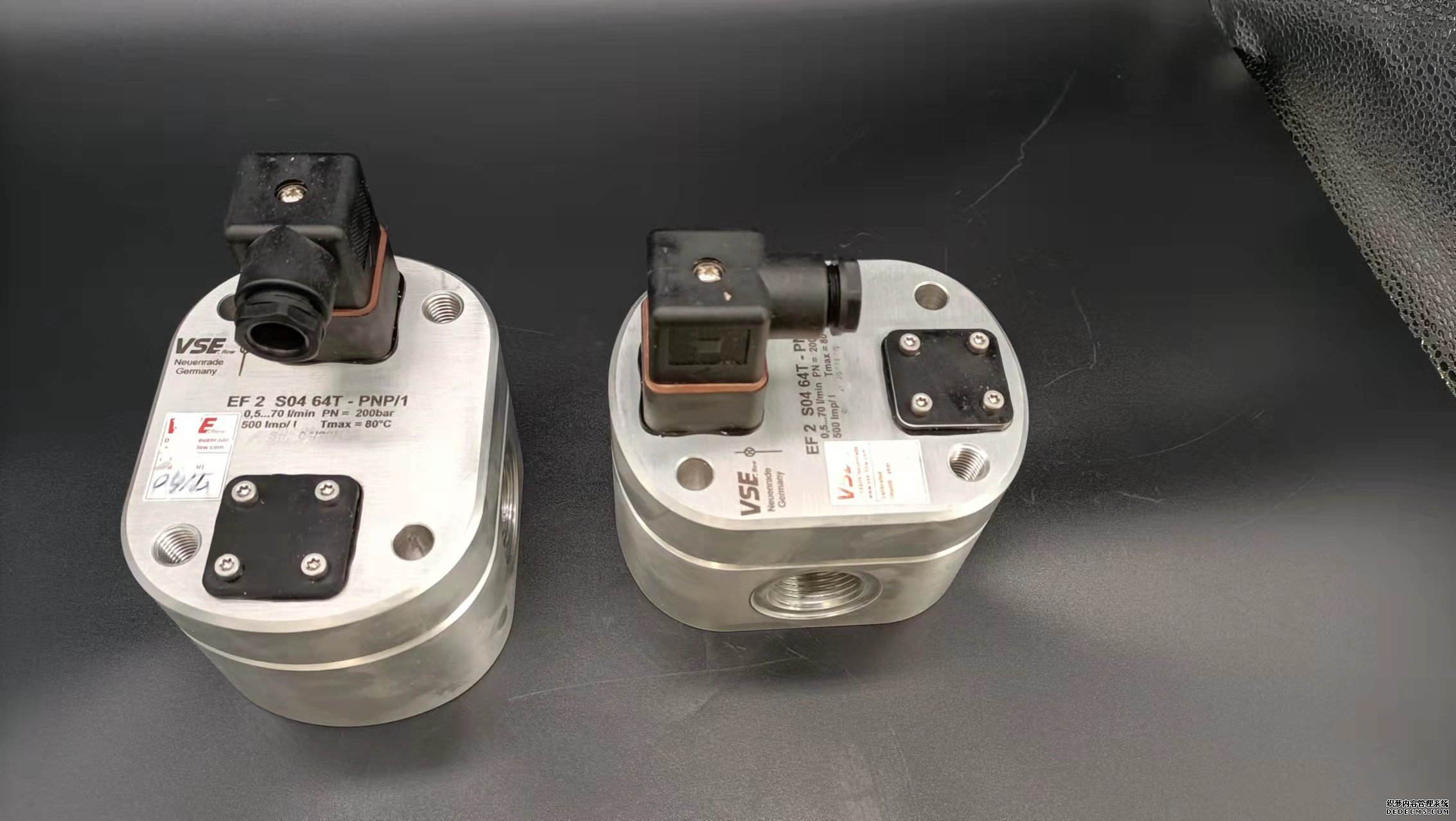

德国VSEVS0.02流量计中国官网同时我们还经营：涡街流量计安装方式的选择 涡街流量计既可安装在水平管道上，也可安装在垂直管道上。　　因为涡街流量计是一种速度式流量计,要实现准确测量,必须注意保证满管测量,故在水平管道上安装涡街流量计,一般应选择安装在管道的最低处，安装在垂直管道时，流体的流向应自下而上。　　涡街流量计直管段要求 涡街流量计的安装对其前后直管段的要求是非常苛刻的,流量计上游要保证有10D~35D 的直管段(D为管道直径),流量计下游直管段应不小于5D,上游直管段长短视上游有无直角弯、扩大管、缩径管而定。　　特别注意，在直管段满足要求的情况下,流量计应尽量选择安装在前后直管段尽量大的管道位置处，这样能够保证流量计上下游节流件所造成的紊流不致影响到流量计测量精度。涡街流量计安装位置的选择1)管道的强烈震动会对涡街流量计的测量产生一定的影响,故在选择涡街流量计安装位置时,应尽量避免安装在有强烈震动的管道上,以免影响测量精度.当管道有震动时，必须采取减震措施。2)工频干扰信号存在也会对涡街流量计的测量产生非常大的影响，工频信号会叠加到测量信号中去。故涡街流量计尽量避免安装在大功率电动机等存在的环境里，在此环境下,必须采取做好仪表接地，选用屏蔽电缆，信号的传输方式采用直流信号等措施消除工频干扰。3)涡街流量计漩涡发生体的迎流面必须正对着流体流动方向，安装时应特别注意，否则会产生非常大的偏差。4)在涡街流量计带有流量调节的系统中,涡街流量计即使满足直管段要求,也必须安装在调节阀前。否则调节阀产生的射流会对涡街流量计的测量产生影响，会出现阀门开小,流量反而增大的现象。严格按标准规定使用、维护,其中孔板流量计与差压变送器及连接部分引压管线是使用、维护的重点。工作中常遇到不易发现的问题分析及解决方法如下。(1)当孔板损伤或入口锐利度改变,会使孔板上下游产生的差压减少,这时流量计计算结果比实际流量偏小，即流出系数发生变化,测量不确定度将超过标准给出的估算值。解决方法:①按标准对流出系数进行修正或更换孔板，此时新孔板的直径比应略大于旧孔板;②若暂无新孔板更换,应按国家标准对流出系数C进行孔板锐利度修正。(2)孔板变形时,应更换,新孔板的直径比应小于旧孔板。(3)使用中的节流装置应按照国家标准GB/T21446--2008要求定期清洗、检查,当发现测量直管段内表壁有明显冲刷、腐蚀、结垢时应及时更换新的测量管段,否则一般情况下会使孔板流量计计量偏低。若暂无新测量管更换,应对流出系数C按标准进行粗糙度修正。(4)为防止取压开关对差压信号的节流,应将针型阀取压开关改为与导压管相同通径的球型阀。(5)压力变送器、差压变送器准确度要求优于1级,将使用范围控制在量程的1/4~3/4，并尽量使工作点附近示值误差最小。当差压变送器工作在量程的20%以下时,应改变差压变送器量程或更换孔板。(6)仪表严格周期检定。注意仪表零位漂移,定期校准,采用零位漂移小的仪表;为防止静压误差，采用静压误差小的变送器,如EJA变送器。(7)孔板上下游应使用零泄漏轨道球阀。(8)孔板流量计操作人员要做好系统检修,注意平衡阀内漏及导压管漏气.堵塞问题。弯管流量计能测量φ25~1000mm管道中各种流体的流量。其特点有以下几种。1.弯管传感器没有任何插入件和感测件,是没有附加阻力损失的节能型流量传感器。结构简单,工作可靠,节能降耗,节约运行费用,适合压力低,大管径,大流量的流量测量系统使用。2.耐磨性能好,使用寿命长,传感器使用寿命等同于所替代的标准弯头。长期运行管径的微小磨损对弯管传感器的测量精度影响甚微。3.安装方便,免维护,传感器采用直接焊接的方法安装在工艺管道上,简便经济,不会产生泄漏问题。4.适应性强,测量范围宽,传感器不受工作现场的高温粉尘潮湿震动、电磁场等不利因素的影响，,可在任何复杂的环境中工作。适用于中25~2000mm管道中,液体流速0.3~5m/s,蒸汽或气体流速7~70m/s的广阔范围。5.弯管流量计对直管段的要求较低,只要满足前5D后2D就可以获得足够的测量精度。超声波流量计目前通常采用三种安装方式:W型，V型，Z型。根据不同的管径和流体特性来选择安装方式，通常W型适用于小管径(25～75mm)，V型适用于中管径(25～250mm)，Z型适用于大管径(250mm以上)，总之，为了提高测量的准确性和灵敏度，选择合适的安装方式，使得测量信号(即差值)与二次仪表相匹配。　　为了保证仪表的测量准确度，应选择满足一定条件的场所定位:通常选择上游10D、下游5D以上直管段;上游30D内不能装泵、阀等扰动设备。1、零流量的检查　　当管道液体静止，而且周围无强磁场干扰、无强烈震动的情况下，表头显示为零，此时自动设置零点，消除零点飘移，运行时须做小信号切除，通常可流量小于满程流量的5%，自动切除。同时零点也可通过菜单进行调整。2、仪表面板键盘操作　　启动仪表运行前，首先要对参数进行有效设置，例如，使用单位制、安装方式、管道直径、管道壁厚、管道材料、管道粗糙度、流体类型、两探头间距、流速单位、最小速度、最大速度等。只有所有参数输入正确，仪表方可正确显示实际流量值3、流量计的定期校验　　为了保证超声波流量计的准确度，我们进行定期的校验，通常我们采用更高精度的便携式流量计进行直接对比，利用所测数据进行计算:误差=(测量值-标准值)/标准值，利用计算的相对误差，修正系数，使得测量误差满足±2%的误差，即可满足计量要求。该操作简单方便，可有效提高计量的准确度。流量计中有一款叫做气体涡轮流量计，对于不常用到的用户来说肯定很陌生。如果您使用过此款流量计时一定会给它本身的优点所吸引。那么针对那些对于气体涡轮流量计认识不是很深的用户今天我们就来介绍一下关于气体涡轮流量计的组成还有它的工作原理更重要的还有它的仪表系数的计算方法介绍：　　气体涡轮流量计是一种速度式流量计，是近些年来迅速发展起来的新型仪表，这种流量计具有精度高、压力损失小、量程比大等优点，可测量多种气体或液体的瞬时流量和流体总量，并可输出0-10mA?DC或4-20mA?DC信号，与调节仪表配套控制流量。气体涡轮流量计的组成　　气体涡轮流量计主要由涡轮流量变送器和指示积算仪组成[1]。涡轮流量变送器把流量信号转换成电信号，由指示积算仪显示被测介质的体积流量和流体总量。气体涡轮流量计的工作原理　　流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力矩之后叶片旋转，在力矩平衡后转速稳定，在一定条件下，转速与流速成正比，由于叶片具有导磁性，它处于信号检测器(由永久磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性地改变线圈地磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形波，可远传至显示仪表，显示出流体的体积流量或总量。气体涡轮流量计仪表系数的理论表达式　　作用在涡轮上的力矩可分为以下几个：流体通过涡轮时对叶片产生的切向推动力矩M1;流体沿涡轮表面流动时产生的粘滞摩擦力矩M2;轴承的摩擦力矩M3;磁电转换器对涡轮产生的电磁反作用阻力矩M4。　　由此可建立涡轮的运动微分方程：(1)式中：J为涡轮的转动惯量;ω为涡轮的旋转角速度;τ为时间。当流量恒定时，涡轮达到匀速转动，所以M1=M2+M3+M4。推动力矩可表示为：M1=a1qv2-a2ωqv (2)式中：a1、a2为与涡轮传感器结构和流体密度有关的系数;qv为流量，L/s。由于气体涡轮流量计在量程范围内属于紊流工作区，固以下计算只考虑紊流时的情况。反作用力矩中的M2，在紊流时可近似表示为：M2= a3qv2 (3)通常M3和M4相对于M2比较小，但为了提高计算精度，这里根据文献[3]推导出了它们的表达式：M3=a4ω2/3 (4)M4=a5ω3 (5)分别将式(2)、(3)、(4)、(5)带入式(1)并经整理可得：qv2 - a6ωqv = a7ω2/3 + a8ω3 (6)式中：a6、a7、a8为经整理后的综合系数。  管道式大口径流量计的在线校准方法，一般为标准表比对法、利用蓄水池作为测量容器的液位落差法和检测电气参数法，比如CJ/T364-2011《管道式电磁流量计在线校准要求》中，规定了标准表比对法和电气参数检测法。在不得已情况下采用验证方法，如经常采用的物料平衡法、热量平衡法、设备能力法、流量增量验证法等。近年来发展起来的非实流法校准液体超声流量计的现场校准方法，主要是通过测量声速来实现液体超声流量计现场校准，适用特大口径的流量计,如国家颁布实施的JJF1358--2012《非实流法校准DN1000~DN15000液体超声流量计校准规范》。  本文在线校准试验采用1.0级夹装式时差法.超声流量计作为标准表，被测流量计是管道大口径电磁流量计，校准测量时间为20~30min。在线校准方法参照JJG1033--2007《电磁流量计检定规程》和CJ/T364-2011《管道式电磁流量计在线校准要求》。2012年、2013年的部分试验结果如表2所示，其余约60台电磁流量计的试验结果以计量误差分布图给出，如图1所示。  从表2和图1中可以看出，其计量误差大部分在±5%左右，但有的误差甚至超过±10%，最大的计量误差接近±20%。究其原因，除流量计选型有误(实际管道流速在电磁流量计规定流速的下限附近或以下)，安装不规范.(如阀门件扰流等)，直管段不足和存在非满管流等缺陷需要进行改造外，还有现场在线校准.时诸多因素的影响。1.根据各检定点每次检定时标准器测得的实际体积,通过测量标准器和流量计的温度、压力、压缩因子等参数.计算出各检定点每次检定时标准器换算到流量计的累积流量和各检定点每次检定时流量计显示的累积流量,计算流量计各检定点单次检定的相对示值误差.2.对于某种型号的电磁流量计,需要计算被检流量计各流量点单次检定的引用误差.3.当标准器显示为累积流量时,可根据各检定点每次检定时间,计算流量计各流量点单次检定的瞬时流量相对示值误差.4.使用质量法装置检定时,需测出液体的密度,并考虑密度的空气浮力影响，把电子秤显示的质量换算到实际体积.5.计算流量计各检定点的相对示值误差，取流量计高区和低区各检定点相对示值误差中最大值作为流量计的相对示值误差.6.对于某种型号电磁流量计,需要计算被检流量计各流量点单次检定的引用误差。取流量计各流量点的最大值为引用误差的误差。7.带有脉冲输出的流量计(如涡街流量计或涡轮流量计)检定后需计算各检定流量点的系数和Ｋ系数的相对示值误差.1.量程选择.当使用低量程的流量计时,仪表读数偏差会增加,而使用满量程时,若参数值波动较大,则会使测量值偏低。2.差压计零位,静压漂移,随环境改变示值超差。3.差压计读数误差的影响因素有：(1)双波纹管差压计安装时其倾斜度超标或安装不牢靠。(2)存在静压零位误差。(3)波纹管受腐蚀或泄漏。(4)四连杆机构摩擦过大。(5)记录笔在卡片上压得过紧,墨水管紧使笔尖不能正常工作。(6)差压计存在不规则的校验特性,且为不可修正,或可能存在校准误差。(7)记录曲线为人为手动补描。(8)记录卡片不规范,存在偏心引起流量计误差。(9)时钟走时不准。德国VSEVS0.02流量计中国官网应用中存在的问题有: 1)气体涡轮流量计要求被测介质清洁。人工煤气如净化不好，存有煤焦油和萘等,会严重影响计量的精度。致使此表在冬季只运行半个月就出现故障而不记数,拆开以后，发现轴承弹簧圈严重腐蚀。 (2)断电造成气量丢失。 解决问题的对策: 1）合理地制定保养计划:根据腐蚀情沉而定，冬季半个月,其他季节可稍长一些(1~2个月)。另外,传感器在工作中,叶轮的速度很高,即使在润滑良好时,仍有磨损产生,在使用一段时间后,应换轴承并重新标定。2)加装油过滤器(见图1)。其工作原理:当气体进入罐体后经挡板进入净化用油中，人工煤气中的煤焦油灰尘萘硫化物等杂质溶于油中，从油中返上的气体经不锈钢过滤器后进入流量计。加装油过滤器后计量表不但运行稳定，而且保持精度。1997年在装有涡轮流量计的600余户的调压站,安装一台油过滤器2台德莱塞表,经过近5个月的对比实验,效果良好，仪表运行稳定，没有发生过任何 故障。该表与德莱塞表进行对比,总误差在1%内,能够满足调压站的要求。 3)对巡视人员加强计量知识的培训,对每天的数据进行运行分析。 4)气体涡轮流量计中的锂电池一般可连续使用一年,但要保证计量表稳定运行,不能等到电池没电再换。  智能金属管浮子流量计的软件设计采用模块化编程结构，主要包括三个部分:输入模块、控制模块、输出模块。所有程序代码均采用C语言编写。  输入模块主要包括数据采集、滤波、温度补偿、非线性补偿和数值计算等，总体采用定时器中断方式，程序流程图如图2所示。输入模块中的非线性补偿程序采用分段线性拟合的方式来实现。通过采集9组或11组流量信号，作为拟合直线的端点，当前采样值按数据大小得到拟合曲线段的斜率和初始数据，代入拟合方程即可得到修正后的流量数据。  控制模块包括键盘处理程序和看门狗程序，键盘处理功能是通过中断方式设置标志位在置入参数子程序中实现的。金属管浮子流量计在通过总线组网，实现.上位机组态调试的同时，通过键盘，可以就地调试。  输出模块包括显示程序和通信中断服务程序。通信中断服务程序流程图如图3所示。1、开启时指针不动产生的原因:介质中含有杂质,使转子卡住;系统工作压力太小,致使金属管浮子流量计不正常工作,.　　解决办法:清除异物;增加磁过滤器,增加系统工作压力.2、指针冲顶不回复产生的原因:介质中含有杂质,使转子卡住;仪表选型不合适,选用仪表太小.　　解决办法:清除异物,增加磁过滤器;3、指针波动太大产生的原因:不能准确读数,产生原因:系统工作压力不稳定;介质存在脉动流或双相流的现象;仪表进出口处的管径变化大而导致压力变化或压力损失增加.　　解决办法:检查自身系统;消除脉动流与双相流.减少压力损失.4、指针不回零产生的原因:由于仪表的波动而使指针位移;由于仪表的上下撞击,而使测量管内的零件弯曲变形.　　解决办法:旋松指针处的小螺丝将指针复原至未工作状态;建议送回维修或更换.5、金属管浮子流量计远传不准确产生原因:环境温度超出工作要求;变送器漂移.　　解决办法:按要求使用;适当调节变送器中的电位器或调节螺丝以恢复正常.6、流体正常流动时无显示,总量计数器字数不增加:检查电源线、保险丝、功能选择开关和信号线有无断路或接触不良; 检查显示仪内部印刷版,接触件等有无接触不良;检查检测线圈;检查传感器内部故障,上述1-3项检查均确认正常或已排除故障,但仍存在故障现象,说明故障在传感器流通通道内部,可检查叶轮是否碰传感器内壁,有无异物卡住,轴和轴承有无杂物卡住或断裂现象 .　　解决办法:用欧姆表排查故障点;印刷板故障检查可采用替换“备用版”法,换下故障板再作细致检查;做好检测线圈在传感器表体上位置标记,旋下检测头,用铁片在检测头下快速移动,若计数器字数不增加,则应检查线圈有无断线和焊点脱焊;去除异物,并清洗或更换损坏零件,复原后气吹或手拨动叶轮,应无摩擦声,更换轴承等零件后应重新校验,求得新的仪表系数.7、 未作减小流量操作,但流量显示却逐渐下降:过滤器是否堵塞,若过滤器压差增大,说明杂物已堵塞;流量传感器管段上的阀门出现阀芯松动,阀门开度自动减少;传感器叶轮受杂物阻碍或轴承间隙进入异物,阻力增加而减速减慢.　　解决办法:消除过滤器;从阀门手轮是否调节有效判断,确认后再修理或更换 ;卸下传感器清除,必要时重新校验.8、 流体不流动,流量显示不为零,或显示值不稳:传输线屏蔽接地不良,外界干扰信号混入显示仪输入端;管道振动,叶轮随之抖动,产生误信号; 截止阀关闭不严泄露所致,实际上仪表显示泄漏量;显示仪内部线路板之间或电子元件变质损坏,产生的干扰 .　　解决办法:检查屏蔽层,显示仪端子是否良好接地;加固管线,或在传感器前后加装支架防止振动; 检修或更换阀;采取“短路法”或逐项逐个检查,判断干扰源,查出故障点.9、金属管浮子流量计示值与经验评估值差异显著:传感器流通通道内部故障如受流体腐蚀,磨损严重,杂物阻碍使叶轮旋转失常,仪表系数变化叶片受腐蚀或冲击,顶端变形,影响正常切割磁力线,检测线圈输出信号失常,仪表系数变化:流体温度过高或过低,轴与轴承膨胀或收缩,间隙变化过大导致叶轮旋转失常,仪表系数变化.传感器背压不足,出现气穴,影响叶轮旋转管道流动方面的原因,如未装止回阀出现逆向流动旁通阀未关严,有泄漏传感器上游出现较大流速分布畸变:(如因上游阀未全开引起的)或出现脉动液体受温度引起的粘度变化较大等;显示仪内部故障;检测器中永磁材料元件时效失磁,磁性减弱到一定程度也会影响测量值;传感器流过的实际流量已超出该传感器规定的流量范围.　　解决办法:查出故障原因,针对具体原因寻找对策;更换失磁元件;更换合适的传感器.在电磁流量计等节点设备和PC机通信的过程中,由地址帧、命令帧、数据帧、校验和可组成各种功能不同的报文.由于采用主从工作方式来实现通信,电磁流量计等节点设备仅能接收并执行PC机发送来的控制命令,而不能发送命令给PC机.因此,由PC机发往流量计等节点设备的报文一般包括一个地址帧,一个命令帧,若干个数据帧和一个校验和,其报文格式如图4.5a所示：而由流量计等节点设备发往PC机的报文一般包括一个地址帧,若干个数据帧和一个校验和,其报文格式如图4.5b所示.　　由于RS-485电气标准规定每段只能联结32个节点设备,因此可用地址帧中的5位表示这32个地址,其余3位用来表示命令,从而构成地址命令帧.对于控制命令需求不超过八个的通信系统,采用地址命令帧可压缩报文长度提高通信效率.电磁流量计和PC机通信的主要目的是将流量计采集到的数据读到PC机中.这些数据包括：总累积流量、正向累积流量、反向累积流量、瞬时流量.通信时,PC机只需向电磁流量计发送读总累积流量、读正向累积流量、读反向累积流量、读瞬时流量命令即可,因此二者间通信所用的地址帧和命令帧可合二为一,用一个地址命令帧代替.PC机和电磁流量计间的地址命令帧定义如图4.6所示.二者通信所使用的报文可简化为图4.7的格式.德国VSEVS0.02流量计中国官网严格按标准规定使用、维护,其中孔板流量计与差压变送器及连接部分引压管线是使用、维护的重点。工作中常遇到不易发现的问题分析及解决方法如下。(1)当孔板损伤或入口锐利度改变,会使孔板上下游产生的差压减少,这时流量计计算结果比实际流量偏小，即流出系数发生变化,测量不确定度将超过标准给出的估算值。解决方法:①按标准对流出系数进行修正或更换孔板，此时新孔板的直径比应略大于旧孔板;②若暂无新孔板更换,应按国家标准对流出系数C进行孔板锐利度修正。(2)孔板变形时,应更换,新孔板的直径比应小于旧孔板。(3)使用中的节流装置应按照国家标准GB/T21446--2008要求定期清洗、检查,当发现测量直管段内表壁有明显冲刷、腐蚀、结垢时应及时更换新的测量管段,否则一般情况下会使孔板流量计计量偏低。若暂无新测量管更换,应对流出系数C按标准进行粗糙度修正。(4)为防止取压开关对差压信号的节流,应将针型阀取压开关改为与导压管相同通径的球型阀。(5)压力变送器、差压变送器准确度要求优于1级,将使用范围控制在量程的1/4~3/4，并尽量使工作点附近示值误差最小。当差压变送器工作在量程的20%以下时,应改变差压变送器量程或更换孔板。(6)仪表严格周期检定。注意仪表零位漂移,定期校准,采用零位漂移小的仪表;为防止静压误差，采用静压误差小的变送器,如EJA变送器。(7)孔板上下游应使用零泄漏轨道球阀。(8)孔板流量计操作人员要做好系统检修,注意平衡阀内漏及导压管漏气.堵塞问题。  气体涡轮流量计中涡轮结构有焊接式和整体式,焊接式涡轮将叶片和轮毂焊接,整体式涡轮利用先进的CAD/CAM技术和数控加工技术直接加工成型。叶片型式主要有平板式和螺旋式,平板式叶片主.要应用于大外径焊接式涡轮,而螺旋式叶片应用较为广泛;材料主要有铝合金和不锈钢,铝合金与不锈钢相比具有自重较轻,工艺性好等特点;涡轮平均直径受流量计流通管径即型号的限制,可作为定参数处理;叶片数量选取主要考虑重叠度对仪表性能的影响,---般取13~20;叶片角度直接影响气体介质.对其产生驱动转矩的大小，气体介质对涡轮的驱动转矩公式为   式中:Td为驱动力矩,N.m;fd为周向驱动力,N;u1为介质入口速度,m/s;ɷ为涡轮角速度,rad/s。   综上述所述,采用整体式叶轮结构,螺旋型叶片，叶片数量为20。对于螺旋型叶片,需要确定叶片的螺旋角,根据式(2),要得到最大推动力矩,叶片螺旋角应为45°,但力矩公式是根据叶栅绕流计算得到,难免会和实际工况有所偏差。参考常用叶片角度,选取35°.45°和55°螺旋升角涡轮作为实验对象,气体涡轮流量计涡轮结构参数如图2所示。电磁流量计电极对测量介质的耐腐是选择材料首先考虑的因素，其次考虑是否会产生钝化等表面效应和所形成的噪声。1.选择耐腐蚀材料电磁流量计电极的耐腐蚀性要求很高.常用金属材料有含钼耐酸钢Icr18Ni12Mo2Ti.哈氏合金.耐蚀镍基合金、B、C、钛、钽、铂铱合金,几乎可覆盖全部化学液。此外还有适用于浆液等的低噪声电极,它们是导电橡胶电极、导电氟塑料电极和多孔性陶瓷电极或包覆这些材料的金属电极。在原则上电极材料的选择应从使用者借鉴该介质在其他设备的应用实际和以往的经验来确定。有时后要做必要的实验,如现场取液体样品在实验室做待用材料的腐蚀性试验。最好的实验是现场挂片,这是最接近实际应用条件的腐蚀性试验,可以得出比较可靠能否适用的结论。2.避免电极表面效应电极的耐腐蚀性是选择材料的重要因素,但有时候电极材料对被测介质有很好的耐腐蚀性,却不一定就是适用的材料,还要避免产生电极表面效应。　　电极表面效应分为表面化学反应、电化学和极化现象以及电极的触媒作用三个方面。　　化学反应效应如电极表面与被测介质接触后,形成钝化膜或氧化层.他们对耐腐蚀性能可能起到积极保护作用,但也有可能增加表面接触电阻。例如钽与水接触就会被氧化生成绝缘层。　　对于避免或减轻电极表面效应的介质—电极材料匹配,还没有像腐蚀性那样有充足的资料可查,只有一些有限经验尚待在实践中积累。　　电磁流量计接地环连接在塑料管道或衬绝缘衬里金属管道的流量传感器两端,他们的耐腐蚀要求比电极低,充分有一定腐蚀定期更换。通常选用耐酸钢或哈氏合金。因体积大从经济上考虑较少采用钽铂等贵重金属。如金属工艺管道直接与流体接触就不需要接地环。卡装式涡轮流量计高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强可获得很高的频率信号（3-4kHz），信号分辨力强范围度宽，中大口径可达1:20，小口径为1:10结构紧凑轻巧，安装维护方便，流通能力大适用高压测量，仪表表体上不必开孔，易制成高压型仪表涡轮流量计传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便对于超声波流量计，流量修正系数K定义为沿超声流量计信号传播声道上的线平均流速Lv与管道截面平均流速Vs的比值。由式(2-13)和式(2-14)可以得到层流状态下的流量修正系数 K 为由式(2-17)和式(2-18)可以得到湍流状态下的流量修正系数K为根据表1可以得到不同雷诺数下湍流流态的流量修正系数K，而在实际工程应用中，当管道内流体雷诺数Re＜105时，湍流状态流量修正系数K为 当管道内流体雷诺数Re＞105时，湍流状态流量修正系数K为　　上述对于流量修正系数的分析是基于超声波流量计处于理想的安装条件下，即安装处管道内流体充分发展。实际流量修正系数不仅与雷诺数有关，还与管道的安装状况、流量计上下游管段长度等因素有关。通常情况下管道内实际流态分布与理想流态分布有偏差，对流量计的测量精度产生影响，因此在管道布置和流量计安装时，一般要求上游直管段大于10倍管道内径，下游直管段要大于5倍管道内径。
